半自动卷绕机

产品型号：GRS-18650

功能概述：

    本机主要用于电芯的精密卷绕。工作过程如下：人工将正、负极片分别导入卷绕部，与隔膜隔叠，按工艺要求进行卷绕，自动贴付终止胶带，电芯自动下料。

基本参数：

1.空间：1500 mm（L）×1300mm（D）×1500mm（H）（以实物为准）；
2.电源：220 VAC±5﹪；单相，1KW；
3.气源：5～7 kgf/cm?，100 l/min；
4.无腐蚀性气体、液体、爆炸性气体；

5.颜色：供方标准色样（国际暖灰色1C）.

技术参数：

卷针直径：φ3.5mm；

隔膜宽度：20～65mm；

极片宽度：18～63mm；

极片长度：200～2500mm；

终止胶带宽度：8～60mm；

卷绕精度：隔膜与负极、负极与正极片对齐误差均小于±0.5mm.

对材料的要求：
A、极片的宽度误差小于0.1mm；
B、极片的“S”弯曲误差小于0.5 mm/1000mm，且不可有翘边现象；
C、隔膜料卷塔形误差小于±0.2mm，且不可有翘边现象。

设备能力：

6～10 PPM（与极片长度及人工上料速度有关）。

工艺性能：

1.采用单卷针结构，卷针直径可更换。

2.人工导入极片、自动卷绕、自动换针、自动贴终止胶带及自动下料。

3.贴胶位置可精准控制且不会将电芯拉紧，贴胶稳定可靠。

4.卷针卷绕采用变角速度旋转技术，使隔膜与极片供料的线速度相对恒定，即达到卷绕过程中的恒张力目的，***电芯卷绕整齐一致。

5.两卷隔膜主动放卷，通过连接在张力摆臂轴上的编码器实时检测隔膜张力信号，由PLC处理后控制隔膜放卷步进电机主动跟随张力变化而变速放料，以达到隔膜张力恒定的目的。同时辅以气缸张力控制技术，可在卷绕程中自动平滑调整张力。

6.隔膜张力控制如图示：

7.上述的变角速度卷绕技术、编码器检测张力隔膜放卷变速跟随技术，辅助气缸张力自动调整技术，电芯变形率控制极低。

8.具有极片粉尘清除装置。

9.卷出的电芯无破损、抽芯及极片错位现象。

10.具有产出统计功能。

11.整机运行稳定，控制可靠，操作方便。

主要部件配置：

机械部分：

本设备由隔膜放卷装置、极片导向装置、卷绕装置及工位转换装置、贴胶装置、下料装置以及控制系统等组成。分述如下：
1.隔膜放卷装置（二套）：由隔膜放卷机构、张力控制机构、过渡轮等组成。
2.极片导向装置（二套）：由位置和宽度可以按需要调节的导向板及极片除尘装置组成。
3.贴胶装置（一套）：气动方式夹胶、拉胶、切胶及转移胶带，滚轮方式贴胶。
4.下料装置（一套）：气动控制接料盒自动接料。
5.控制装置（一套）：由电控箱、电磁阀及控制箱组成。

电气部分：

1.控制PLC      CO-TRUST/昆仑通态

2.人机界面      昆仑通态

3.步进电机      研控/国产

4.电磁阀        亚德客/鑫尔诺/国产

5.气缸          天友/亚德客/国产

6.感应开关      神视/国产

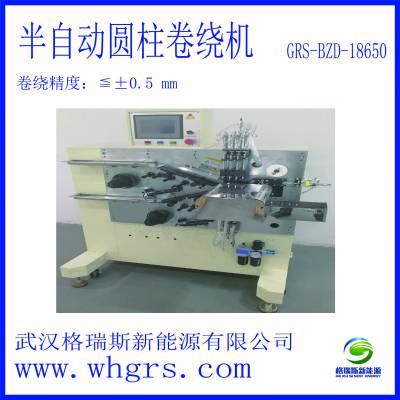

设备图片：

（图片仅供参考，以实物为准）

订机注意事项：

订购时请提供设备验收时之具体产品规格尺寸。

需方于交货前2周提供验收型号之试机材料。
