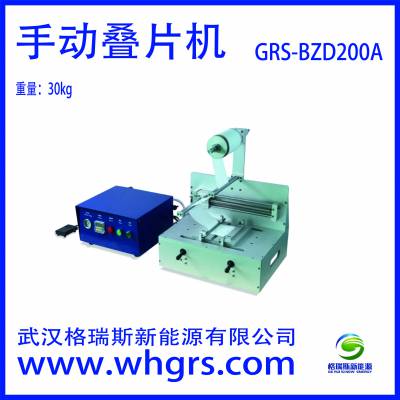

手动叠片机

一．产品型号：GRS-BDP200-A

二．产品简介：适用于电池电芯的叠片工艺，将正负极片与隔膜进行Z形叠片。

三．主要特点：*桌上型，可摆放在普通桌面；

*机器的调校、操作及维修简单容易；

*适用电芯叠片尺寸范围大；

*工作效***，带数显计数器；

*采用脚踏开关控制气缸动作；

*机器体积小，外形精致美观；

四．使用方法

    装好隔膜，穿过摆辊放在叠片台上，设定好叠片数量，取负极片放置叠片台上定位叠片，按下脚踏阀，隔膜摆辊移动使隔膜覆盖负极片，取正极片放置叠片台上定位叠片按下脚踏阀，隔膜摆辊移动使隔膜覆盖正极片，如此循环至达到设定叠片数量，手工裁断隔膜，取出电芯，粘贴终止胶带即完成。

五. 技术参数

*叠片方式： Z字型叠片

*装隔膜料卷：卷料隔膜，3寸卷芯，直径φ200mm；

*适用极片规格：长（20～250）mm, 宽（20～200）mm，厚18mm以内；

*摆辊移动行程：300mm；

*电源：AC220V/50Hz；

*功率：200W；

*气压源：0.4MPa～0.7MPa；

*设备尺寸：L650mmW400mmH700mm；

*控制箱尺寸：L200mmW300mmH380mm；

*重量：30Kg；

六.保养方法及注意事项

1.经常擦拭摆辊、叠片台保持清洁。

2.轴承滑轨运动部位加油润滑，保持运动顺畅。

3.若长时间不使用时，将机台表面擦拭干净，包好包装胶带储放。

4.定期检查机器各部位的螺钉，螺母，销钉等紧固件进行检查，防止松动，***机器质量事故及人身事故。
