| 产品特性：效*** | 加工定制：是 | 品牌：格瑞斯新能源 |
| 型号：GRS-XJB7-5L | 用途：锂电池以及医药 | 别名：行星真空搅拌机 |
| 规格：长1150 * 宽600 * 高1700（mm） |
行星真空搅拌机
产品型号：GRS-XJB7-5L
产品概述：
行星式动力混合机是结合了传统双行星混合机和高速分散机的原理、组成的一种全能的新机型，目前在众多领域有着广泛的应用。
我司针对动力电池浆料固含量高、黏度大的特性，在原行星式动力混合机的基础上，开发了具有更高转速，更大转矩特点的增强型动力混合机。在设计过程中，充分考虑了搅拌器的转速、搅拌功率、分散线速度、悬浮等级、液体流型和桶内湍流强度的分布等因素，其高速分散线速度可达25m/s，增强型的麻花框可处理任何高黏度的电池浆料。全新的搅拌方式——麻花框顺时针公转转动，其自转为逆时针，确保搅拌***且无“爬坡”现象。在密封方面，三套机械密封加上软、静密封确保真空度——理论上密封性能增强了30%。Pt100测温传感器直接接触物料，测量更准确，反应速度更快，误差仅在±0.5℃之间。本机由底座、横梁、立柱、密封罩、料缸、传动及电控系统组成。

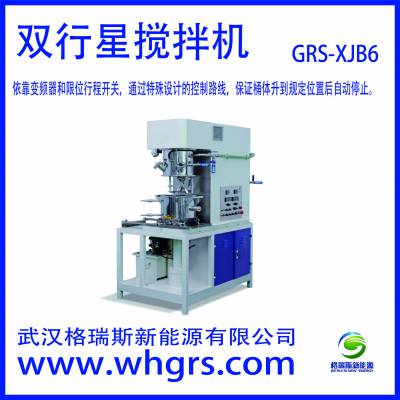

产品外观：
（图片仅供参考，以实物为准） （搅拌罐内结构）
设备技术配置：
序号 | 项目名称 | 型号规格 | 产地 |
1 | 减速机 | BLD11–23–1.5KW-V3 | 东方传动 |
2 | 电机 | 低速1.5KW-4级，1台；高速1.5KW-2级，1台 | 台湾 |
3 | 变频器 | 1.5KWx2台 | 沃森 |
4 | 测温器 | Pt100（测温精度高） | 宏达 |
5 | 轴承 | 按图纸 | 德国FAG、威驰 |
6 | 直线导轨 | HIWIN | 台湾上银 |
7 | 骨架油封 | 氟塑骨架油封 | 台湾NAK |
8 | 电器元件 | 低压电器元件 | 施耐德 |
9 | 机械密封 | 三套机械密封 | 博格曼 |
10 | 齿轮 | 采用齿面硬化处理精密磨削加工，采用斜齿轮传动 | 欧伟拓 |
11 | 润滑油脂 | 高速轴承专用油脂耐温600度 | 贝斯特 |
设备技术参数：
1 | 真空度 | -0.098MPa |
2 | 结构形式 | 单臂型 |
3 | 转速r/min | 公转：0～61r/min，自转：0～122r/min(变频调速)； 分散高速：0～8100r/min(变频调速)； 高速分散线速度可达25m/s |
4 | 低速轴 | 二轴麻花式。 |
5 | 高速轴 | 单高速轴，轴上两个Φ60分散盘 |
6 | 刮壁轴 | 刮壁刀+铁氟龙 |
7 | 升降方式 | 直线导轨下桶电动升降 |
8 | 升降高度 | 220mm |
9 | 测温方式 | 测温杆直接测温，测温点离料缸底部1/3处，内设旋转导电装置，测温头接触物料，测温准确。HIM显示 |
10 | 桶体定位 | 采用提放置弧形板定块，釜盖上设凸缘结构，确保中心定位 |
11 | 总功率（KW） | 4kw |
12 | 电源 | AC：3*380V，50Hz |
13 | 外形尺寸 | 长1150 * 宽600 * 高1700（mm） |
14 | 重量（kg） | 约800kg |
下桶体：
1 | 釜体尺寸(mm) （内径 * 内高） | Φ250 * 160 |
2 | 容积（L） | 7.85L |
3 | 搅拌重量 | 铁锂 3KG + NMP 3KG |
4 | 设计压力（Mpa） | 内筒-0.098Mpa，夹套0.8Mpa |
5 | 设计温度（°C） | -10~+200°C |
6 | 主体材料 | 与物料接触的为316L, 夹套：316L， 底部材质：316L不锈钢 |
7 | 筒体厚度（mm） | 内筒δ5mm(加工后实测厚度)，夹套δ3mm |
8 | 调温形式 | 水冷却夹套 |
9 | 出料形式 | 球阀 |
10 | 移动方式 | 手提 |
11 | 桶体数量 | 1个 |
上桶体：
1 | 设计压力（Mpa） | 内筒-0.098Mpa，夹套0.8Mpa |
2 | 设计温度（°C） | -10~+200°C |
3 | 主体材料 | 与物料接触的为316L, 夹套：316L， 底部材质：316L不锈钢 |
4 | 筒体厚度（mm） | 内筒δ4mm(加工后实测厚度)，夹套δ3mm |
5 | 调温形式 | 水冷却夹套 |
主要材料：
s/n | 名称 | 材质 | s/n | 名称 | 材质 | |
1 | 上桶体 | SUS304 | 5 | 搅拌浆 | SUS304 | |
2 | 下通体 | SUS304 | 6 | 分散轴 | SUS304 | |
3 | 夹套 | SUS304 | 7 | 分散盘 | SUS304 | |
4 | 搅拌轴 | SUS304 | 8 | 机架、底座等 | Q235-B |
釜盖管口：
s/n | 用途 | 规格 | 数量 | 备注 |
1 | 粉料投料口 | DN60 | 1 | 快开型、设DN60快开式投料口 |
2 | 视镜 | DN60 | 2 | 其中一个安装LED视镜灯 |
3 | 抽真空 | DN10 | 1 | 带牙气动阀 |
4 | 纯水口 | DN10 | 1 | 采用计量方式 |
5 | 流酸口 | DN10 | 1 | 采用计量方式 |
6 | 充氮口 | DN10 | 1 | 带牙气动阀 |
7 | 排气口 | DN10 | 1 | 带牙气动阀 |
8 | 真空表口 | M14×1.5 | 1 | 配电触点真空表：Y-60型 |
说明：釜盖为直筒形，釜盖内面设倒扣，釜盖内外壁打磨光滑，便于清洁 |
搅拌轴和浆叶：
1 | 低速搅拌轴：二轴麻花式，纯不锈钢浇铸而成；高速搅拌轴：1个高速轴，轴上2个Φ60分散盘 |
2 | 浆轴和浆叶：表面经抛光处理，分散盘作动平衡处理G6.3。搅拌桨与桶底间距2mm，搅拌桨与桶壁间距2-3mm、桨与桨间距2-4mm |
3 | 轴密封：机械式密封结构 |
4 | 行星箱材质304 |
说明：1、设计适合平底形搅拌罐,浆轴设计合理便于清洁。 2、行星架体设计超压平衡孔，防止正压造成漏油。 3、行星架体设计传动装置、密封结构注油孔。 | |
说明：1、设计适合平底形搅拌罐,浆轴设计合理便于清洁。 2、行星架体设计超压平衡孔，防止正压造成漏油。 3、行星架体设计传动装置、密封结构注油孔。 4、增加气流冷却装置。 |
电气柜：
S/N | 标准型 |
1 | ◆电柜采用正压通风型，是防爆型的一种。生产环境中的灰尘、可燃气体及易导电的粉体不会进入电柜内，从而***电柜内所有电器件的正常工作，降低故障率。 |
2 | ◆电柜内有欠压报警装置。 |
3 | ◆电子式马达过载热保护。 |
4 | ◆散热器过热保护，散热器监控确保在温度到达90℃时断开变频器，只有当散热器的温度降到60℃以下时才能复位。 |
5 | ◆如果马达出现缺相，系统将会保护。 |
6 | ◆如果主电源出现故障，系统按有控斜坡执行。 |
7 | ◆如果主电源出现缺相，系统将在马达受负载时断开。 |
8 | ◆当电机电流超出电机额定电流时，自动停机。 |
9 | ◆配电柜的面板布置：电源指示、紧急停止、PLC、按钮开关。 |
10 | ◆配电柜冷却方式：干燥的压缩空气强制冷却（正压通风）。 |
11 | ◆配电及供电：三相五线（A,B,C,N,PE)，AC380V. |
12 | ◆接触器、空气开关、断路器等采用施耐德。 |
13 | ◆中间继电器为：日本和泉品牌。 |
14 | ◆所有电器部件如：电机、温控表、感应器、行程开关的防护等级为IP54. |
控制：
1 | HMI屏操作，PLC程序控制 |
2 | 可进行多段速操作，可设定每段的搅拌转速和时间 |
3 | 数字温度显示表：物料温度 |
4 | 配置射灯 |
5 | 紧急停止按钮一个 |
6 | 电源指示 |
安全连锁系统：
S/N | 说明 |
1 | 按下急停开关，设备立即停止，并不能进行任何操作。 |
2 | 桶体上升到位后，搅拌轴才可转动。 |
3 | 搅拌轴转动时，桶体不能下降。 |
4 | 搅拌桶不就位时，桶体不能上升。 |
5 | 桶体上升和下降到位后自动停止。 |
6 | 桶体下降到位后，料桶才能解锁。 |
7 | 桶体上升和下降时有报警。 |
8 | 当电机电流超出范围时，自动停机。 |
