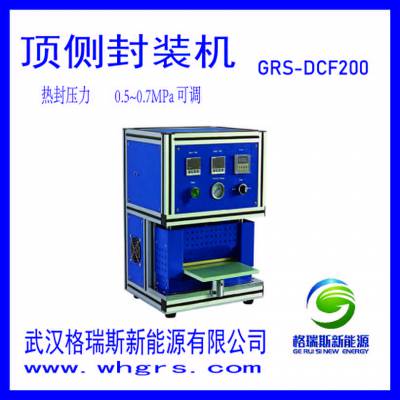

顶侧封机技术说明

产品型号：GRS-DFC200

产品简介：此设备主要适用于软包装锂电池顶边、侧边的封装。

工作原理：

    顶侧封机通过电阻发热管传递给封头（铜质），利用热传导效应作用于锂电池的包装材料（铝塑膜）上，在一定压力作用下，使其加热变软接近熔融状态而完成压合融接。 并且不更换模具实现顶封和侧封。

使用方法：

当温度参数达到设定值时，手持电芯将电芯的封边置于封头之下对正封边位，脚踏开关起动，气缸带动上热封头下压封装，将铝塑膜加热变软接近熔融状态压合融接完成热封压边动作，手工将电芯取出完成。

4．主要特点：

（1）.独特的安全防护、防烫设计,上下烫头的温度可通过温控器面板按钮调节设定且温度的。

（2）.封头采用铜质材料制作，传热效果好节省电耗，提高工作效率, 比同类产品节能；

（3）.上下封头的压力可通过调压阀调节，以实现不同工艺参数要求；

（4）.上下封头用气缸驱动通过两个线性导套导向，上下活动灵活，导向准确***产品封边后平行度的要求；

（5）.能适用于不同规格的产品电池，且调整简单方便，无需调整更换封头；

（6）.采用铝型材制作机架，外观漂亮；钣金采用立体几何设计，简洁美观；

（7）.外形尺寸小，封痕平整均匀、封边外形美观；

5.技术参数

（1）. 适用规格：侧封≤200mm，顶封200mm(含气袋)。
（2）. 封头长度：200mm。

（3）. 封印宽度：标准5mm（3～10mm可选择）。
（4）. 封边厚度：0.1～0.3mm(视铝塑膜厚度而定)。
（5）. 热封温度：0～250℃（温度自由设定）。
（6）. 控温精度：± 2℃。
（7）. 封装时间：标准2S-3S（0-99s可调）。

（8）. 上下铜模贴合平行度***不透光。

（9）. 配有防护装置，防高温***。

（10）. 设备有接料台。

（11）.设备具有自动，手动操作功能。

（12）.设备便于清洁及更换铜模。

（13）.压缩空气：5～8kg/cm²

（14）.空压工作速度：≥400次/小时

（15）.电源：AC220V/50Hz

（16）.功率：0.5KW

（17）.外形尺寸：L430x W330x H480mm

（18）.设备重量：35Kg
